LY-NHS 称重模块
发布日期：2018-07-24 09:16:39 访问次数：809
u结构扁平低矮，安装及替换方便
u弹性底座由特种工艺制作，具有自动复位、缓冲压力、吸收振动、防止承载板起翘的功能
u模块承载架与底座板的套接方式，使系统设备具有一定的水平位移空间，同时又起到水平限位作用
u适用于大型灌体容器秤、料斗秤、和配料系统等称重设备
u可提供高温型
应用领域：
适用于大型灌体容器秤、料斗秤、和配料系统等称重设备

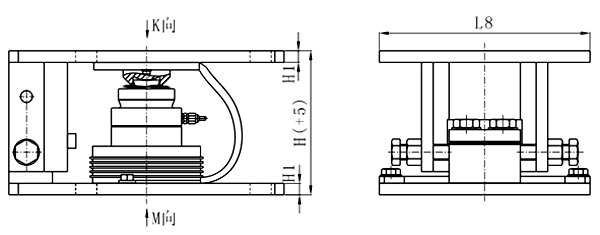

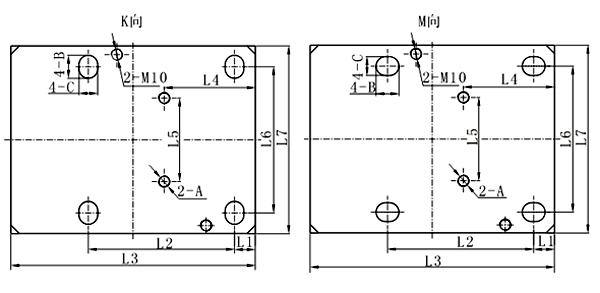

产品尺寸图：
|
量程（t） |
10~22t |
33t |
47t |
68t |
100t |
150t |
|
A |
M10 |
M12 |
M16 |
M16 |
M20 |
M20 |
|
B |
22 |
26 |
30 |
30 |
30 |
30 |
|
C |
18 |
22 |
26 |
26 |
26 |
26 |
|
H |
150 |
192 |
230 |
240 |
300 |
300 |
|
H1 |
10 |
12 |
20 |
20 |
30 |
30 |
|
L1 |
20 |
35 |
45 |
45 |
35 |
35 |
|
L2 |
140 |
200 |
230 |
230 |
245 |
245 |
|
L3 |
235 |
340 |
380 |
380 |
410 |
410 |
|
L4 |
90 |
135 |
150 |
150 |
155 |
155 |
|
L5 |
80 |
120 |
150 |
150 |
155 |
155 |
|
L6 |
140 |
200 |
230 |
230 |
245 |
245 |
|
L7 |
180 |
250 |
280 |
280 |
310 |
310 |
|
L8 |
180 |
250 |
280 |
280 |
310 |
310 |
安装方式图：
技术参数：
额定载荷
10,15,22,33,47,68,100,150t
灵敏度
2.85±0.005mV/V
综合误差
0.05%F.S；0.1%F.S
蠕变
±0.03%F.S/30min
零点平衡
±1%F.S
零点温漂
±0.03%F.S/10℃
输出温漂
±0.03%F.S/10℃
输入阻抗
1450±10Ω
输出阻抗
1402±3Ω，1402±5Ω（L≥15m）
绝缘电阻
≥5000MΩ
工作温度
-30～+70℃
安全过载
150%F.S
极限过载
200%F.S
推荐激励电压
10V
密封等级
IP68
材质
不锈钢，合金钢
电缆
12m（10～33t），15m（47～150t）
