LY-QSB 称重模块
发布日期：2018-07-24 09:10:55 访问次数：756
u模块化的安装底板，承载吊环和平台采用优化结构设计，并采用与传感器相匹配的材料和处理工艺
u自动中心复位，拉向设计，多方位转动，具有优异的抗偏载能力
u安装稳定性高，对秤体承载后的变形和由温度引起的变形具有自动调整能力
u使用简便，免维护保养
u多种安装方式，可径向、切向、矩形安装
u适用于桶槽、料罐等系统的称量
u可提供高温型、防爆型
应用领域：
适用于恶劣环境下，料仓秤、罐体的称重控制，主要适用于侧向力较小的静载荷称重模块

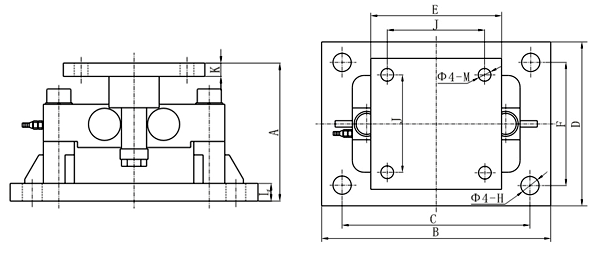

产品尺寸图：
|
量程（t） |
10~25t |
40t |
50~75t |
|
A |
165 |
198 |
241.3 |
|
B |
254 |
355.6 |
355.6 |
|
C |
190.5 |
292 |
292 |
|
D |
203 |
254 |
254 |
|
E |
203 |
203 |
229 |
|
F |
152 |
190.5 |
190.5 |
|
H |
19.8 |
28.4 |
28.4 |
|
J |
152 |
152 |
165 |
|
K |
19.1 |
19.1 |
25.4 |
|
L |
19.1 |
25.4 |
25.4 |
|
M |
19.8 |
19.8 |
28.4 |
安装方式图：
技术参数：
|
额定载荷 |
10，20，25，40，50，60，75klb |
|
灵敏度 |
3.0±0.03mV/V |
|
综合误差 |
±0.05%F.S |
|
蠕变 |
±0.02%F.S/30min |
|
零点平衡 |
±1%F.S |
|
零点温漂 |
±0.02%F.S/10℃ |
|
输出温漂 |
±0.02%F.S/10℃ |
|
输入阻抗 |
750±10Ω |
|
输出阻抗 |
702±3Ω；702±5Ω（L≥15m） |
|
绝缘电阻 |
≥5000MΩ |
|
工作温度 |
-30～+70℃ |
|
安全过载 |
150%F.S |
|
极限过载 |
250%F.S |
|
推荐激励电压 |
10V |
|
密封等级 |
IP68 |
|
材质 |
不锈钢，合金钢 |
|
电缆 |
12m（10～4klbt），16m（50～75klb） |
