LY8100.03 配料控制器
发布日期：2018-07-23 15:25:35 访问次数：1050
本控制器适用于单一物料的配料控制，有增量与减量两周配料模式。
产品特点：
(1)高性能A/D转换
◆高速采样速率：100次秒
◆内部AD值：260000
◆高分辨率：1/50000
◆高灵敏度：0.25uV/d
(2)配料性能
◆增量配料与减量配料用户自定义
◆单速或双速配料
◆更准确的落差补偿
◆点动给料功能
◆减量配料时，自动补料
(3)多种测试功能
◆上电时，仪表自诊断功能
◆仪表能自动识别各种选配件，例如RS232通讯板、模拟量输出板、并自动添加选配件测试功能
◆能显示当前重量的AD值（相当于传感器信号电压（毫伏值））
◆目前能自动测试的项目有：显示测试、输入/输出测试、RS232通讯测试、模拟量输出测试
(4)使用RS232口进行通讯时，也可以像使用RS485那样并联使用
(5)使用开关电源，电源使用范围宽
◆交流时可使用85~265V电压
◆直流时可使用18~36V电压
技术参数：
AD转换
灵敏度
0.25uV/d
零点调整范围
-30.5mV~30.5mV
传感器激励电压
DC10V±5%，电流150mA
可接4支350Ω的传感器
温度系数
≤（读数的0.0008%+0.3d）/℃
量程稳定性
读数的±8ppm/K
非线性误差
≤0.005%F.S
测量电压范围
-30.5mV~30.5mV
内部分辨率
1/260000
显示分辨率
1/50000
采样速率
100次/秒
采样方法
Delta-Sigma方法
显示
显示元件
6位高亮度红色LED数码管，字高13mm
显示量程范围
显示范围300-50000
显示分度间距
分度值1、2、5、10、20、50可选
小数点位置
可选十位、百位、千位、万位
超载显示
0.L
负数显示
左边数码管前面加“-”号
指示灯
显示运行、快加、慢加、超差输出、卸料/补料、动态
按键
模式、上循环、做循环、归零/确认
I/O接口
输入接口
启动、停止、点动给料、急停共4个输入端子
无电压触点或NPN三极管输入（内部光电隔离）
耐压：500VDC（1分钟）
输出接口
慢加、快加、超差、卸料/补料共4个输出端子
NPN三极管输出，外接电压：DC12~48V，电流300mA
集电极、射极间饱和电压低于1.2V（内部光电隔离）
耐压：50V DC
综合
电源供应
交流85~265V，50/60Hz，约8W
直流18~36V，约8W（可选）
适用环境
温度：-10~45℃；湿度：20%~80%
安装方式
面板嵌入式，开孔尺寸：92×45
重量
约0.65Kg
外形及开孔尺寸图（单位：mm）：

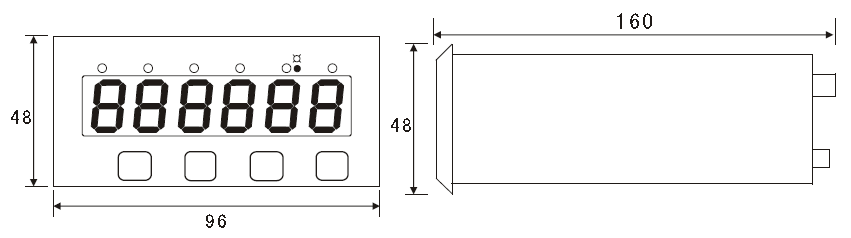

外形尺寸图（图1）

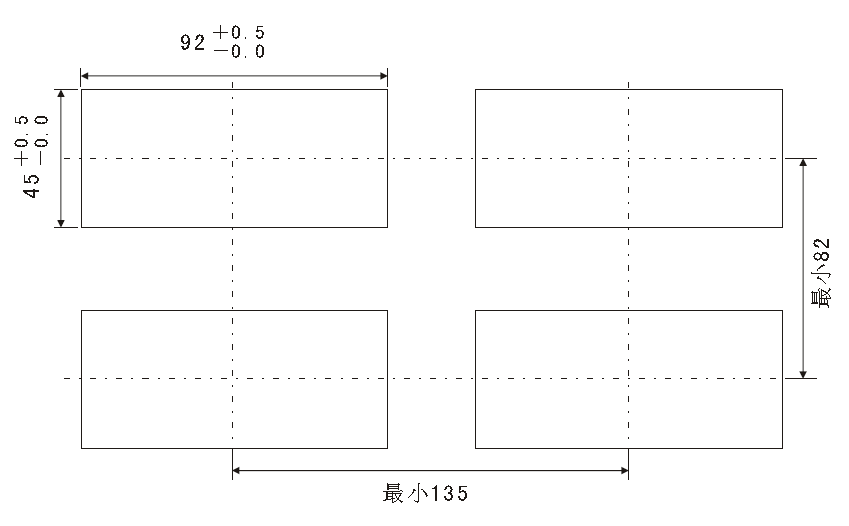

面板开孔尺寸图（图2）
