LY8100.00 重量变送器
发布日期：2018-07-23 15:16:35 访问次数：1007
本变送器具有结构简单，高性能A/D转换，功能齐全，应用广泛等特点。它适用于一般工业用途的料斗秤、台秤、天车秤、吊秤、拉压力试验机等所有电阻应变式测力与称重传感器的场所。
产品特点：
(1)高性能A/D转换◆高速采样速率：100次秒
◆内部AD值：260000
◆高分辨率：1/50000
◆高灵敏度：0.25uV/d
(2)数字量程标定功能
◆无载荷时，通过输入传感器的灵敏度和量程标定传感器的额定输出
◆万一发生故障，不必做实负荷标定也可更换变送器或传感器
◆应用于某些不具备实物标定或者使用实物标定比较困难的场所
(3)多种测试功能
◆上电时，变送器自诊断功能
◆变送器能自动识别各种选配件，例如RS232通讯板、模拟量输出板、并自动添加选配件测试功能和选配件菜单
◆能显示当前信号电压（毫伏值）
(4)参数保存功能
◆使变送器参数恢复至出厂设置
◆使变送器参数恢复至以前保存的值
(5)模拟量自定义功能
◆提高了模拟量输出的精度
◆解决了显示重量为负值而模拟量无法输出的问题
(6)外观小巧
◆ 35mm导轨安装或面板安装
技术参数：
电源供应
直流18~36V，约8W（可选）
适用环境
温度：-10~45℃；湿度：10%~95%
安装方式
面板嵌入式，开孔尺寸：92×45
导轨安装式：35mm标准导轨
重量
约0.65Kg
显示元件
6位7段高亮度红色LED数码管
LED显示
采用毛重和净重切换方式
显示量程范围
显示范围300-50000
显示分度间距
分度值1、2、5、10、20、50可选
小数点位置
可选十位、百位、千位、万位
超载显示
0.L
负数显示
左边数码管前面加“-”号
指示灯
共6个
适用的传感器类型
适用于所以电阻应变式测量与称重传感器
传感器激励电压
DC10V±5%，电流150mA
可接4支350Ω的传感器
灵敏度
0.25uV/d
零点调整范围
-30.5mV~30.5mV
温度系数
≤（读数的0.0008%+0.3d）/℃
量程稳定性
读数的±8ppm/K
非线性误差
≤0.005%F.S
测量电压范围
-30.5mV~30.5mV
内部分辨率
1/260000
显示分辨率
1/50000
采样速率
100次/秒
采样方法
Delta-Sigma方法
开关输入接口
2个，功能可自定义
无电压触点或NPN三极管输入（内部光电隔离）
耐压：500VDC（1分钟）
开关输出接口
2个，输出逻辑可自定义
NPN三极管输入（内部光电隔离）
外接电压：DC12~24V，电流300mA
选配件
OP1：模拟量输出4-20mA
OP2：模拟量输出0-5V
OP3：模拟量输出0-10V
OP4：RS232通讯板
OP5：RS485通讯板

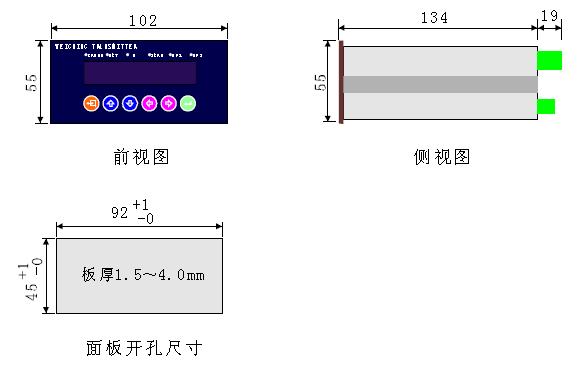

外形及开孔尺寸图（单位：mm）：
