LY-LB1000系列射频导纳料位开关

工作原理：
导纳式料位开关是从我们已有的电容式料位开关改进的方案。由于高粘度的介质粘附在电容式料位开关的探头上而产生虚假报警，为了消除这一现象，在有并效部分和接地部分之间增加一个特殊物质作为一个绝缘电极。如图所示，探头常常有遭到介质粘附在其上的现象，因此引起一个电容，并且在这三部分上产生电阻。因为有效部分和防护部分的电磁场是一个圆形，在电极之间没有电流通过介质。导纳料位开关利用这一原理，在有效部分和接地部分增加保护部分，来屏蔽导纳电流，从介质的有效部分和接地部分到达罐壁。虽然在保护部分和有效部分之间有少量的导纳电流，电路不会考虑这个电流值。由于有保护部分，只有有效部和罐壁之间的改变的导纳电流被电流检测到。因此，仅当探头和介质连接，就会有一个准确的信号。信号的精确度与介质的介电常数成适当的比例，和它的电阻值成反比。这个信号很容易被电路检测到，并且有一个输出控制信号。因此，这类特殊电极类型结构能够检测不同成分的介质，也不会受到覆盖其上的粘稠介质的影响。

产品特点：
u被覆盖上物质后，不会受影响。
u易安装。
u稳定性好，不受温度影响。
u0-90秒时间延迟功能。
u防护等级：IP65。
uDPDT/5A输出。
u温度：550℃
u高/低失效模式可选。
u应用于液体、糖浆、固体、晶粒、和界面检测。

应用领域：
粉料仓、水井、水池、药桶、酸碱桶等各种液体、粉体、颗粒的料位检测、控制及界面检测


产品尺寸图：

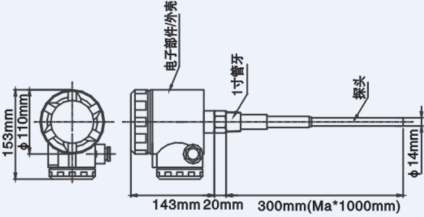

                                            标准型

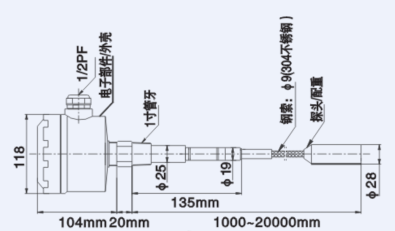

                                           钢索型

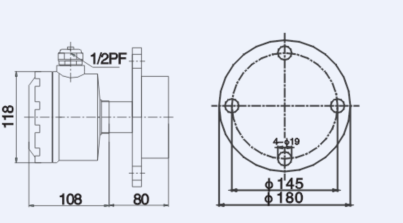

                                           平板型

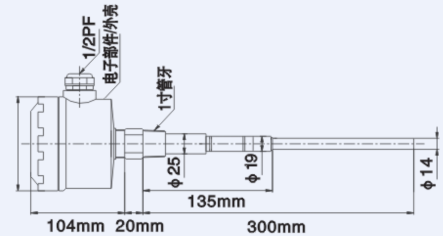

                                     防爆标准型

                                    防爆钢索型

技术参数：

接线盒	铝合金感应棒接线
材质	SUS304
绝缘材质	PVDF、PFA、PTEE、陶瓷
工作温度	-10℃~+120℃（+230℃、+550℃）
接续规格	1"PT
供电电源	DC24V AC110/220V 50/60Hz
消耗功率	2.3W
灵敏度范围	≤<0.5pf
输出接点	SPDT或DPDT 5A/AC250V
延时设定	1~10秒
出线口	M16*1.5
